salut

c est un st etienne systeme "lefaucheux" generalement beaucoup etait en cal 16  pourquoi tu veux le demonter ?  c est simple les 2 platines sont visée tu les enleves et derriere tu as tous le mecanisme ,et tu demonte les cheminée de percuteur coté chien generalement du 8 et tu sort le ressort avec le percuteur  c est tout !!!!

mais atenttion au vis prend de tres bon tournevis sinon tu vas foiré les tetes   cdlt

Bonsoir ,
Peyo, peut-être qu'il veut juste démonter les canons pour voir les marquages sous les tubes ?
S'il en est ainsi, Camille a simplement oublié de montrer la photo essentielle à savoir le dessous de l'arme qui nous aurait montré le système de basculage des canons notamment.
Je pense qu'il doit s'agir d'une clé qui s'active d'un quart de tour pour libérer le verrou de bascule.
Dont, Camille, si tu veux un renseignement précis à toi d'être plus précis dans ta demande et de mettre les bonnes photos car sinon on parle dans le vide.
Bonne soirée.

autant pour moi desole

exact tu as sous le canon la cle metalique ,une tige avec une oreille au bout tu la tourne a droite ou gauche je me rappel plus le sens (si ta besoin je peux regarder j en est 2 )

la tu bascule le canon pour introduire les cartouches  tu referme les canons sans fermé la clé et tu a une deuxieme plus petite au dessus collé au canon tu la tourne et rebascule le canon est tu decroche le canon

mais toi sur une table car le canon est lourd et il te pars d un coup pour remonter a l inverse et tu referme tes clé une par une  cdlt

Salut

Te faut juste pousser le verrou dessous vers la droite si c'est bien le modéle que je suppose  , et les deux canons seront libérés en basculant .Tu fait l'inverse pour remonter en emboitant bien l'ensemble .

Sinon refait une photo du dessous que l'on puisse voir .

A

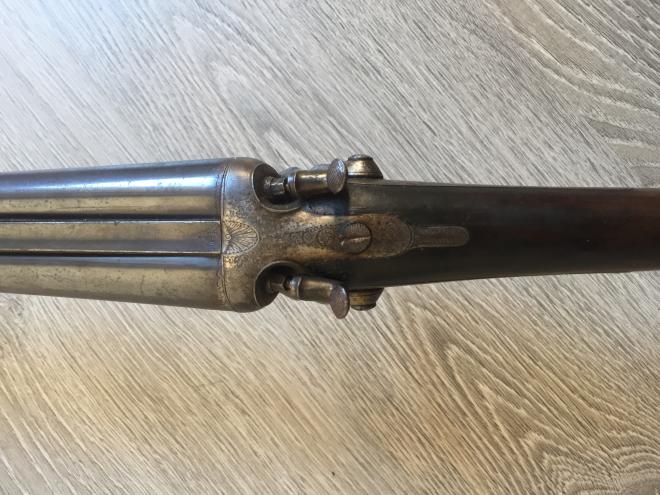

Voilà la photo en question,
Si je veux le démonter c’est juste pour connaître la marque et le calibre.
Je pense que je vais le vendre, si ça peut intéressé quelqu’un c’est toujours mieux que de l’avoir sous un meuble.
C’est pour ça que j’avais besoin de quelques infos mais si Peyo64 tu es sûr de toi plus besoin de le démonter

Merci beaucoup les gars

Mais mets la photo sous le pontet ...là on ne vois pas la clé de déverouillage ....

Encore tout faux Camille, ve n'est pas la bascule qui nous interesse mais la longuesse. Apparemment ce doit être un devant avec ouverture par auget à poussoir mais faute de bonne photo le mystère reste entier !

... peut-être la photo suivante nous en dira t'elle davantage ?

he be vu la derniere photo j ai tout faux c est pas un lefaucheux !!!!!!!

je crois que l ouverture du canon est sur la rosace devant le pontet

tu as peu-être raison Peyo pour ce qui est du basculage du canon mais pour en être sûr et de toute façon s'il veut avoir les renseignements gravés sur le canon il faut ôter le devant et donc voir le systus pour ce faire; donc "wait and see", je sens que ça vient !

peut etre rene3268

car si je me souviens tu avais les "lefaucheux" et les "deringer " je suis pas sur de l orthographe

mais la tu avais des calibres jusqu au cal 10

Bonsoir tous le monde et merci encore pour vos réponses.

Je ni connait pas grand chose alors excusez moi pour mon impressision..

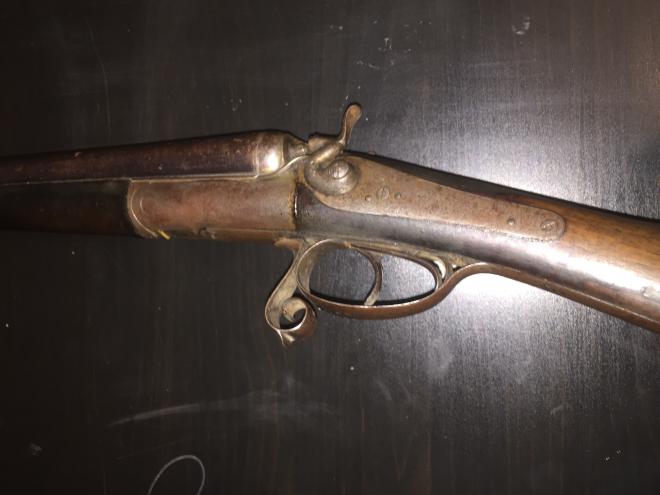

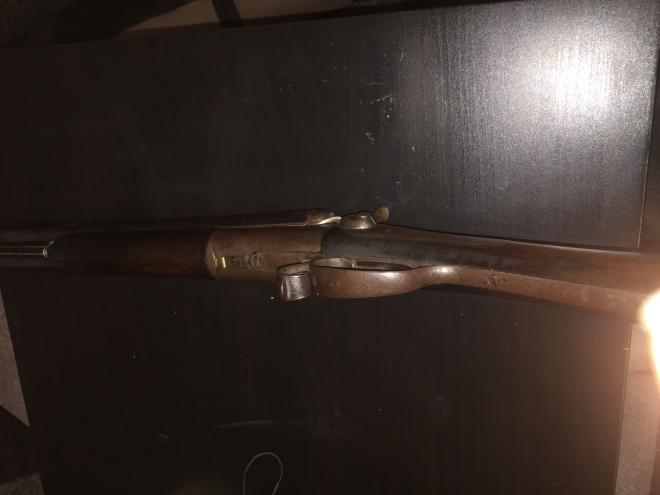

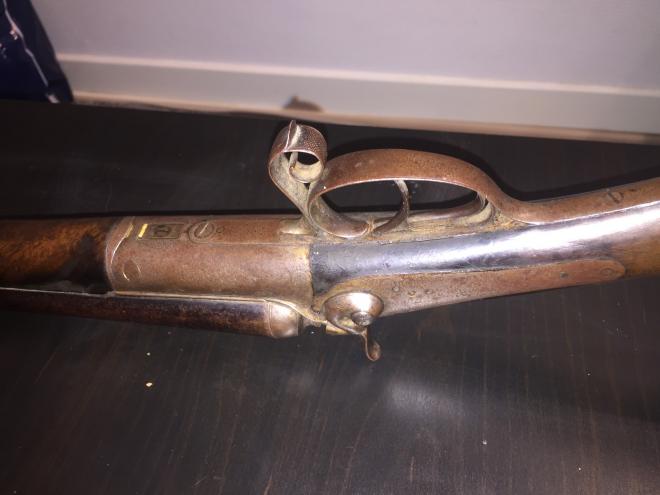

La dernière que j'ai posté est bien celle du pontet et de la longuesse.

Je vous en remets d'autre plus précise, peut etre vous pourrez m'en dire plus ..

Merci encore

Nicolas

A

B

C

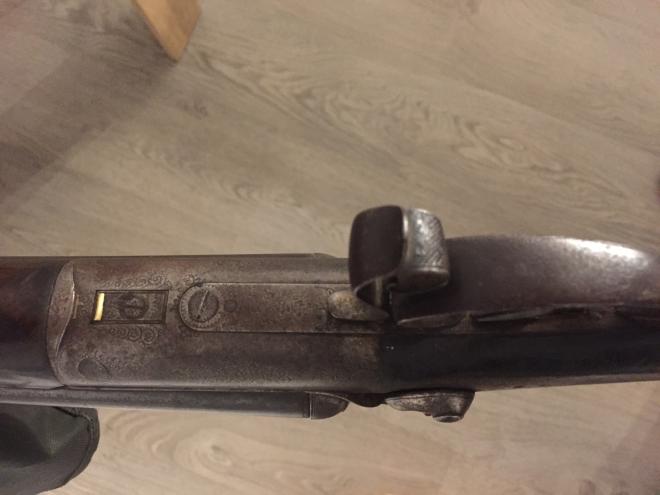

Non, non, Camille? (pardon de te "persécuter") ta dernière photo montre le dessous de la bascule et une partie du pontet mais pas de la longuesse et surtout du système d'ouverture de celle-ci, sans quoi on ne peut rien te dire de précis et tu ne pourra pas lire les indications gravées sur le canon.

(dommage que tu ne lises pas les messages et donc que tu ne comprenne pas ce qu'on te demande, alors, perso, je jette l'éponge !)

Bonne soirée.

René3268, je suis desolé mais quand on n'est pas expert c'est pas facile de s'y retrouver avec tout ces termes. Bien évidemment que je lis tous les messages en entier ...

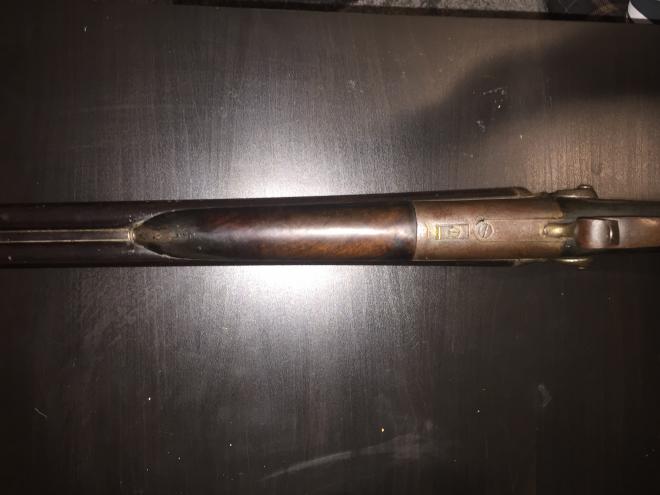

Sur les 3 dernières photos que je viens d'envoyer on ne voit pas la longuesse ?

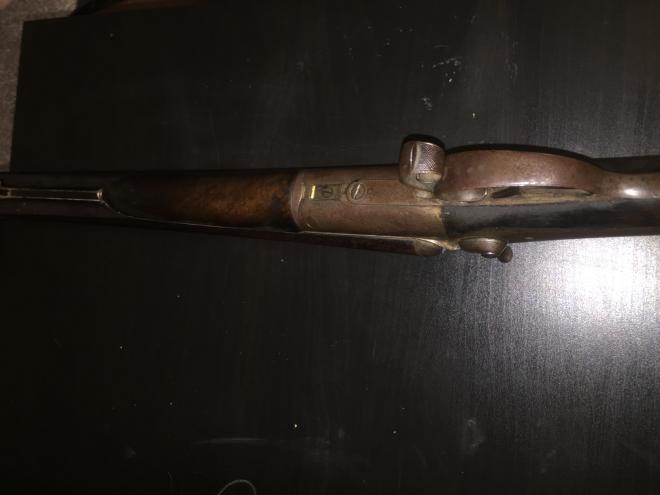

Je remets d'autres photos en esperant répondre aux demandes ..

Merci encore

Nicolas

a

b

Montre nous bien  la photo de la longuesse  , comme ta derniére photo ,mais décalée de  20 cm(vers la gauche hein ! ) ....avec son systéme d'ouverture  qu'on voit mal sur l'avant dernière photo ....on doit voir la longuesse par dessous et les canons ENSEMBLE ..  Tu as un PETIT BOUTON  ou UN POUSSOIR en bout de la longuesse, tu presses dessus, ainsi tu enlèves le devant et ensuite tu dévérouilles la clé de bascule et tu désolidarises les canons.

On devrait y noir inscrit l'âme des canons .(diamétre du canon )Un calibre 12 aura une âme  variable d'environ plus ou moins 0,1 mm soit  18, 3  ou 18, 4 ....un calibre 16 une âme d'environ 16 ,8 .....et un calibre 20 une âme de 15,6 (environ )

Attention ce n'est pas le chokage  , qui est autre chose et que tu ne demandes pas d'ailleurs ...

 ....

tu as posté de nouvelles photos avant que j'écrive .... effectivement te faut enlever la longuesse  comme je l'ai écrit .Il me semble voir une encoche à l’avant , elle est juste emboitée sur le canon, tu n’as qu’à tirer (parfois faut forcer un peu) vers toi et le devant va se déboiter.Sinon tu pousses le bouton ....on voit mal !!!

Sjd veut dire shotgun juxtaposed devisme system. S est un cal 16 probablement vendu en pays anglo saxon et fabriqué par devisme armurier à Paris, bd des italiens vers 1886. J essaye de me procurer les éclatés et je te renvoi la doc. Il a fait beaucoup de juxta en express donc mesure les chambres pour voir si s est pas un cal 30 à canons rayés.

Bonjour et merci encore pour vos conseils.

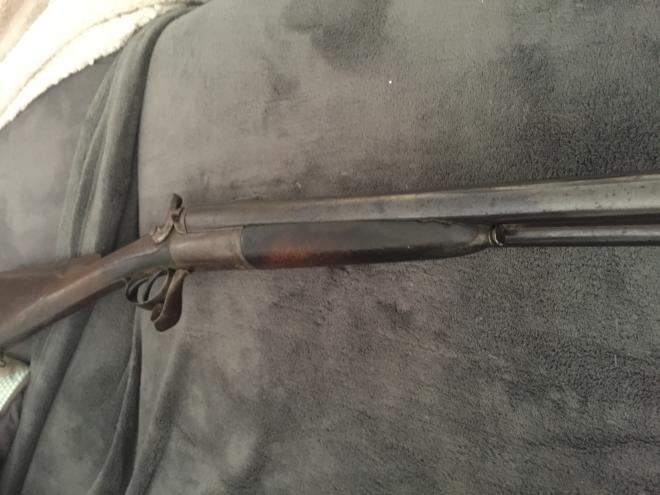

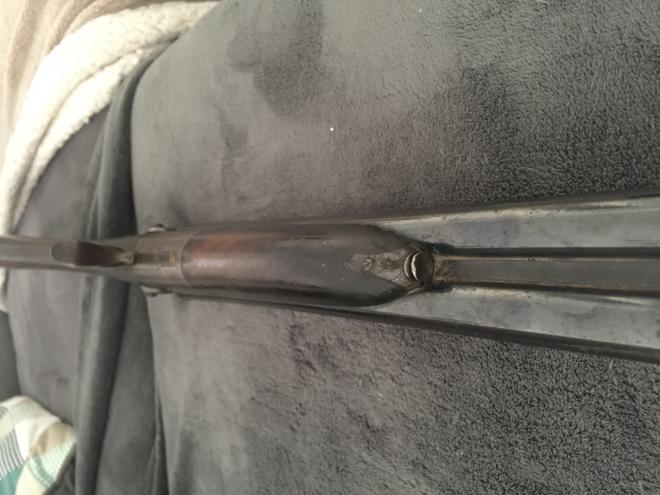

Je mets une autre photo où l'on voit mieux ce fameux bouton en bout de longuesses.

J'ai essayé d'appuyer ou tirer mais il est vraiment bloqué j'hésite à y aller plus "fortement".

Merci encore

Nico 09

A B

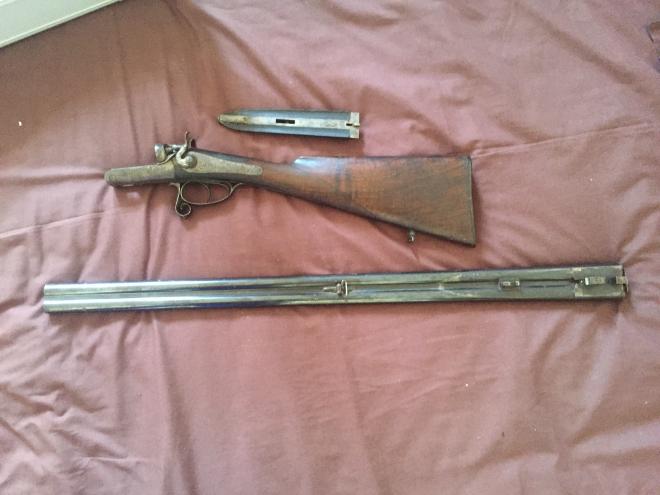

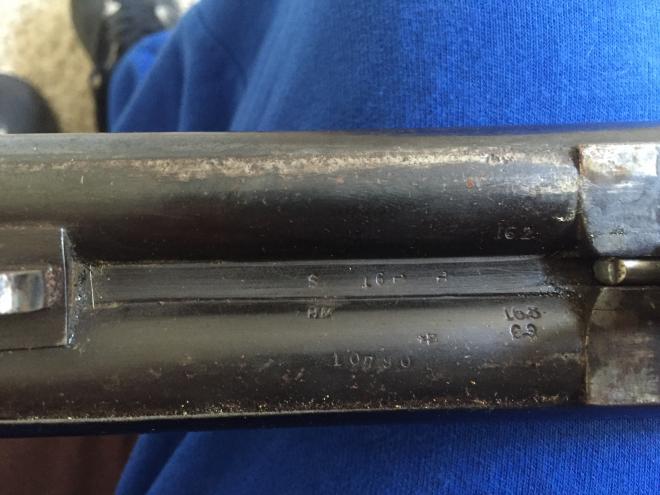

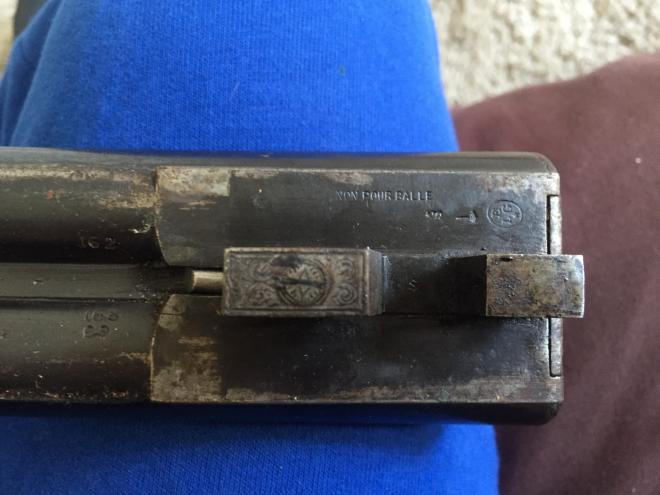

Voilà les gars, grâce à vos précieux conseils j’ai enfin réussi à démonter la bête. Il fallait pousser sur le petit bouton comme vous me l’aviez dit. Sur les canons il y a marqué 16.8 et 16.2 , je suppose que c’est l’ame Du canon comme vous disiez et qu’il s’agit d’un calibre 16.
Je vais mettre les photos peut être sur vous pourrez me donner des infos ..
merci encore pour vos conseils et votre patience

Nico 09
